CR45-3 A-F-A-V-HQQV
Вертикальный многоступенчатый центробежный насос свсасывающим инапорным патрубками, расположенными наодном уровне («ин-лайн»), что обеспечивает возможность установки вгоризонтальной однотрубной системе. Головная часть иоснование насоса изчугуна— все остальные контактирующие сперекачиваемой жидкостью детали изнержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование илегкий доступ для обслуживания. Вращение передается через разъемную муфту. Соединение трубопровода выполняется спомощью фланцев стандарта DIN.
Насос оснащен асинхронным 3-фазным электродвигателем налапах, своздушным охлаждением.
Система управления
Жидкость
Макс.температура жидкости
Монтаж
Макс. температура окр. среды
Максимальное рабочее давление
p высок.темпер.
Выход насоса
Вход насоса
p низк.темпер.
Тип соединения
Код присоединения
Рабочее давление
60 °C
16 бар
16 / 90 бар / °C
DN 80
DN 80
16 / -20 бар / °C
DIN
F
PN 40

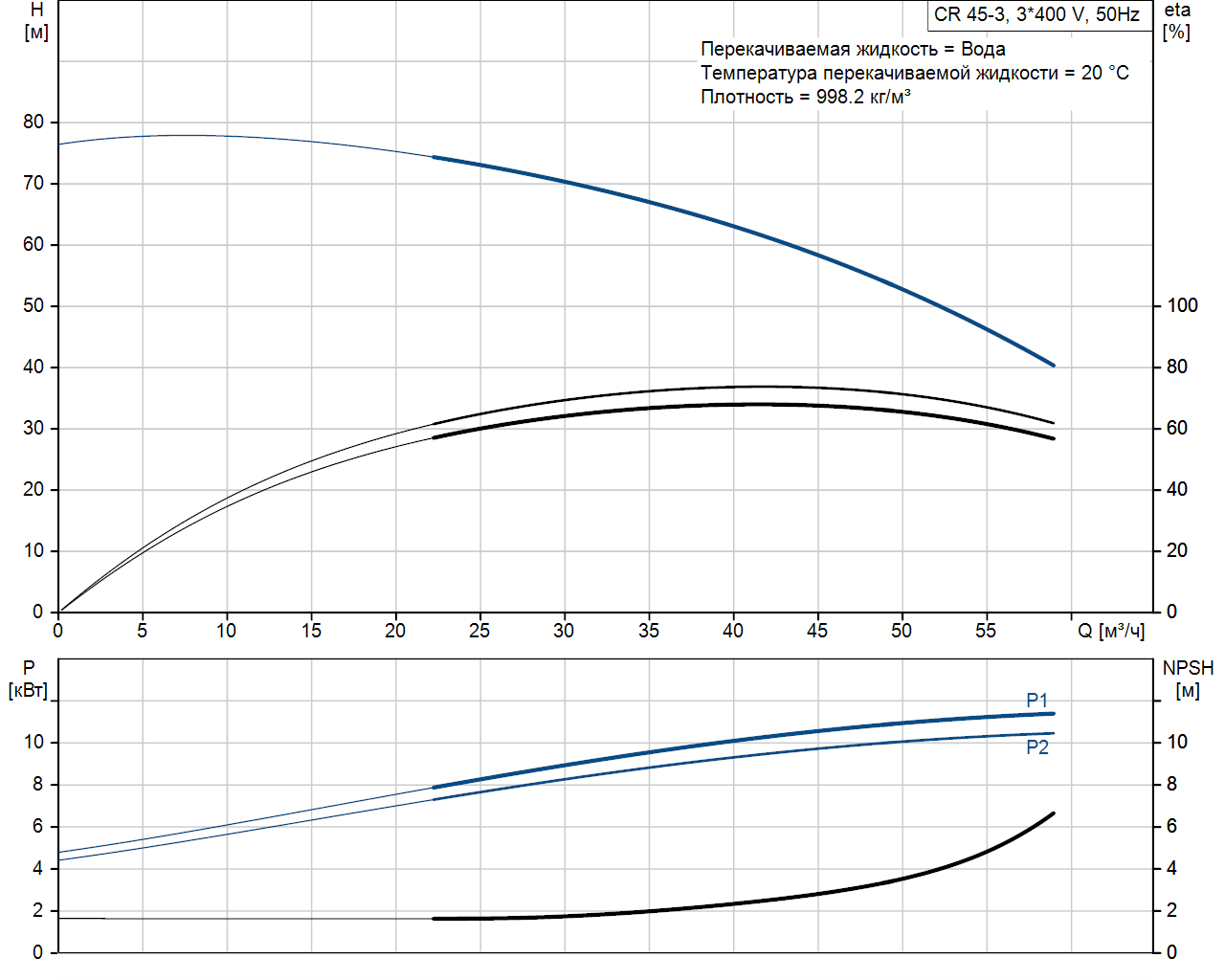

Технические данные
Максимальный напор
Номинальный напор
Номинальный расход
Ступени
Модель
Допуски по рабочим хар-кам
Тип исполнения
Сертификаты
Рабочие колеса
Скорость насоса, при которой расчитаны его характеристики
Тип монтажа
Low NPSH
77.1 м
59.4 м
45 м³/ч
3
B
ISO9906:2012 3B
A
WRAS
3
2924 об/м
ВЕРТИКАЛЬН.
Нет
Материалы
Код резины
Рабочее колесо, AISI/ASTM
Рабочее колесо, EN/DIN
Рабочее колесо
Код материала
Основание
Подшипник
Опорный подшипник
Уплотнение вала
V
AISI 304
EN 1.4301
Нержавеющая сталь
A
ASTM A536 80-55-06
SIC
Graflon
Одинарное
Данные электрооборудования
Степень защиты (IEC 34-5)
Частота питающей сети
Номинальный ток
IE Эфф. класс
Номинальное напряжение
Номер электродвигателя
Номинальная мощность - P2
Пусковой ток
Номинальная скорость
Cos фи - характеристика мощности
Класс изоляции
Стандарт электродвигателя
Эффективность электродвигателя при 1/2 нагрузки
Количество полюсов
Эффективность электродвигателя при полной нагрузке
Эффективность двигателя при 3/4 нагрузки
Тип электродвигателя
Защита электродвигателя
Энергия (Р2), необходимая для насоса
Motor flange
55 Dust/Jetting
50 Hz
20,8-19,8/12,0-11,8 A
IE3
380-415D/660-690Y В
85U17524
11 кВт
660-780 %
2940-2950 об/м
0.88-0.84
F
IEC
91.3-91.2 %
2
91.2-91.2 %
91.8-91.8 %
160MB
PTC
11 кВт
FF300
Другое
Объем поставки
Вес(Брутто)
Минимальный индекс эффективности, MEI ≥
Вес(Нетто)
Положение коробки выводов
0.495 м³
196 кг
0.7
163 кг
6
Товар
Product No
EAN код
Наименование продукции
96122826
5700396688701
CR 45-3
